سه خط خدمت

از تولید برق خورشیدی تا مدیریت مصرف صنایع

01ردیف پنل‌های خورشیدی روی سقف سوله صنعتی

EPC نیروگاه خورشیدی

طراحی مهندسی، تأمین تجهیزات، ساخت و اجرای نیروگاه‌های مگاواتی سقفی و زمینی.

  • امکان‌سنجی فنی و اقتصادی و اخذ مجوزها
  • طراحی با PVsyst و ETAP
  • نصب، تست و اتصال به شبکه فشار متوسط
02تکنسین‌های هورتابان در حال بازدید پنل‌ها

بهره‌برداری بهینه نیروگاه‌های خورشیدی

پایش لحظه‌ای، نگهداری و تضمین تولید؛ انرژی برای خودتأمینی یا فروش در بهینه‌ترین حالت.

  • پایش آنلاین ۲۴ ساعته و هشدار آنی
  • نگهداری پیشگیرانه و شست‌وشوی پنل‌ها
  • گزارش ماهانه عملکرد و قرارداد مبتنی بر عملکرد
03داشبورد پایش انرژی کارخانه

پایش، بهینه‌سازی و کاهش مصرف انرژی صنایع

اندازه‌گیری مصرف تا سطح سالن و دستگاه، مدیریت بار و جلوگیری از قطعی برق.

  • حذف جریمه راکتیو و مدیریت پیک
  • کاهش انرژی مصرفی به ازای هر واحد تولید
  • استراتژی خرید برق از بورس، برق آزاد و گواهی سبز
مسیر خدمات

همراهی که می‌ماند؛ از تولید انرژی تا مدیریت مصرف

نیروگاه خورشیدی

از امکان‌سنجی تا بهره‌برداری
۱

امکان‌سنجی

طرح توجیهی فنی و اقتصادی احداث

۲

طراحی و مهندسی

اخذ مجوزها و طراحی دقیق فنی

۳

احداث نیروگاه

تأمین تجهیزات، نصب و اتصال به شبکه

۴

بهره‌برداری بهینه

پایش آنلاین، نگهداری و تضمین تولید

انرژی صنایع

از بررسی مصرف تا پایداری برق
۱

بررسی مصارف

ممیزی انرژی، تحلیل قبض و پیک

۲

مانیتورینگ

پایش لحظه‌ای تا سطح سالن و دستگاه

۳

کاهش مصرف

مدیریت بار و جلوگیری از قطع برق

۴

تأمین بهینه برق

بورس، برق آزاد و گواهی سبز

تصویر ایزومتریک مراحل طراحی، تأمین، نصب و اتصال نیروگاه خورشیدی به شبکه
از میز طراحی تا اتصال به شبکه، با یک تیم
سامانه اختصاصی هورتابان

پایش، بهینه‌سازی و ارتقای مدیریت انرژی در صنایع

داده اینورترها، کنتورها، ایستگاه هواشناسی و دیتالاگر مستقیم به سامانه ما می‌رسد، خودکار تحلیل می‌شود و به هشدار، شاخص عملکرد و گزارش ماهانه تبدیل می‌شود.

ارائه راهکارهای جلوگیری از قطع برق و مدیریت بار کارخانه
محدودیت برای تأمین برق توسط شرکت‌های توزیع و برق منطقه‌ای

هشدار آنیهر خطای اینورتر یا رشته پیش از آنکه به تولید ضربه بزند دیده می‌شودپیک ۱۵ دقیقه‌ای و دیماندهشدار پیش از عبور از سقف مجاز و دیماند قراردادی
شاخص‌های عملکردPR، Availability، Specific Yield و Soilingمدیریت لحظه‌ای مصارف صنایعدر بحران و ناترازی انرژی، بار کارخانه لحظه‌به‌لحظه کنترل می‌شود تا تولید متوقف نشود
تابش و دمای پنلداده ایستگاه هواشناسی، تولید مورد انتظار را با تولید واقعی می‌سنجدراکتیو و کیفیت توانکنترل ضریب توان، بانک خازنی و حذف جریمه راکتیو
گزارش و صورت وضعیتاز داده خام تا گزارش ماهانه و صورت وضعیت، بدون کار دستیسناریوهای مصرف و خرید برقبرنامه تولید، ژنراتور، بورس انرژی و گواهی برق سبز
تطبیق و بازتعریف کامل نرم‌افزار مانیتورینگسامانه بر اساس نیاز، تجهیزات و ساختار هر مصرف‌کننده از نو تعریف می‌شود
آنلاین
لی‌اوت تجهیزات روی عکس هوایی
لی‌اوت تجهیزات روی عکس هوایی
نمودار تک‌خطی نیروگاه
نمودار تک‌خطی نیروگاه
تولید روزانه و ماهانه نیروگاه
تولید روزانه و ماهانه نیروگاه
کارت‌های شاخص عملکرد ماه
کارت‌های شاخص عملکرد ماه
روند PR و دسترس‌پذیری
روند PR و دسترس‌پذیری
جدول ماهانه شاخص‌ها و وضعیت
جدول ماهانه شاخص‌ها و وضعیت
معماری فنی

از سنسور تا تصمیم؛ چهار لایه سامانه

داده از تابلو و دستگاه برداشت می‌شود، با پروتکل‌های صنعتی منتقل، ذخیره و تحلیل می‌شود و به هشدار، گزارش و تصمیم مدیریتی می‌رسد.

لایه کاربردAPPLICATION۰۴لایه داده و پردازشDATA & ANALYTICS۰۳لایه ارتباطCOMMUNICATION۰۲لایه میدانیFIELD LEVEL۰۱RS-485پاورآنالایزرکلاس دقت 0.5Sترانس جریان CTفیدر و دستگاهکنتور هوشمندانشعاب و ترانساینورترنیروگاه خورشیدیایستگاه هواشناسیتابش و دماگیت‌وی / دیتالاگربافر محلی دادهModbus TCPشبکه صنعتی LAN4G · VPNارسال امن دادهپایگاه داده سری‌زمانیثبت با گام ۱ ثانیهتجمیع ۱۵ دقیقه‌ایهم‌راستا با کنتور توزیعموتور قواعد و پیش‌بینیهشدار و دیماند آیندهداشبورد زندهانشعاب، سالن، دستگاههشدار آنیپیامک و پیام‌رسانگزارش ماهانهKPI و صورت وضعیتسناریوی مصرفپیک و خرید برق

برای دیدن کامل نمودار، آن را به طرفین بکشید

روش مهندسی اجرا

شش گام، هر گام با خروجی مشخص

هر پروژه بهینه‌سازی با اندازه‌گیری شروع و با سنجش صرفه‌جویی واقعی تمام می‌شود؛ نه با تخمین.

۰۱ممیزی انرژی و خط مبنا

بازدید میدانی، تهیه تک‌خطی، تحلیل ۱۲ ماه قبوض: انرژی اکتیو در بازه‌های کم‌باری، میان‌باری و اوج‌بار، انرژی راکتیو، دیماند قراردادی و ثبت‌شده.

خروجیگزارش ممیزی و خط مبنای مصرف (Baseline)
۰۲طراحی سامانه اندازه‌گیری

تعیین نقاط اندازه‌گیری در انشعاب، ترانس، تابلو و دستگاه‌های پرمصرف؛ سایزینگ CT، انتخاب آنالایزر و طراحی شبکه ارتباطی.

خروجینقشه نقاط اندازه‌گیری و فهرست تجهیزات (BOQ)
۰۳نصب، تست و راه‌اندازی

نصب در زمان‌های برنامه‌ریزی‌شده بدون توقف تولید، کالیبراسیون و تطبیق مقادیر با کنتور مرجع شرکت توزیع.

خروجیصورت‌جلسه تحویل و صحت‌سنجی داده
۰۴تحلیل بار و کیفیت توان

پروفایل بار، ضریب بار، بار پایه و پیک، هارمونیک‌ها، نامتعادلی فازها و ضریب توان به تفکیک فیدر و دستگاه.

خروجیگزارش تحلیل فنی و فهرست فرصت‌های صرفه‌جویی
۰۵اجرای بهینه‌سازی

جبران‌سازی راکتیو با بانک خازنی اتوماتیک و فیلتر هارمونیک، اصلاح تابلوها، درایو دور متغیر (VFD)، جابه‌جایی بار و مدیریت پیک با ژنراتور یا ذخیره‌ساز.

خروجیبرنامه اجرایی با اولویت بر پایه دوره بازگشت سرمایه
۰۶سنجش و صحه‌گذاری صرفه‌جویی

مقایسه مصرف با خط مبنا پس از تعدیل حجم تولید و شرایط محیطی بر پایه پروتکل IPMVP.

خروجیگزارش ماهانه صرفه‌جویی قابل‌سنجش (M&V)
پارامترهای اندازه‌گیری

آنچه اندازه می‌گیریم

توان و انرژی
  • P · Q · S
  • انرژی اکتیو و راکتیو چهارربعی
  • دیماند ۱۵ دقیقه‌ای و بیشینه آن
  • انرژی به تفکیک بازه تعرفه
ولتاژ و جریان
  • ولتاژ فاز و خط
  • جریان سه فاز و نول
  • فرکانس شبکه
  • افت و افزایش ولتاژ (Sag/Swell)
کیفیت توان
  • THDv و THDi
  • هارمونیک‌ها تا مرتبه ۳۱
  • نامتعادلی ولتاژ و جریان
  • رویدادهای قطع و وصل
ضریب توان و راکتیو
  • cos φ به تفکیک فاز
  • ضریب توان واقعی (True PF)
  • وضعیت پله‌های بانک خازنی
  • پیش‌بینی جریمه راکتیو
تولید خورشیدی
  • تابش در صفحه پنل (POA)
  • دمای پنل و محیط
  • توان DC و AC هر اینورتر
  • انرژی تحویلی به شبکه
دستگاه و فرایند
  • ساعت کار و حالت بی‌باری
  • مصرف ویژه به ازای محصول
  • جریان راه‌اندازی موتورها
  • سهم هر سالن از پیک
شاخص‌های کلیدی

شاخص‌هایی که پایش و کنترل می‌کنیم

کره را بچرخانید و روی هر شاخص بروید تا فرمول و کاربردش را ببینید.

شاخصروی یک شاخص بروید—

فرمول و کاربرد هر شاخص اینجا نمایش داده می‌شود.

مراجع و استانداردهای مبنای کار
  • ISO 50001سیستم مدیریت انرژی
  • ISO 50002ممیزی انرژی
  • IEC 61557-12دستگاه‌های اندازه‌گیری توان
  • IEC 61000-4-30روش اندازه‌گیری کیفیت توان
  • IEEE 519حدود هارمونیک
  • IPMVPسنجش و صحه‌گذاری صرفه‌جویی
  • IEC 61724-1پایش عملکرد نیروگاه خورشیدی
  • Modbusپروتکل ارتباط صنعتی
پروژه‌های اجراشده

نیروگاه‌های سقفی صنعتی و زمینی

نمای هوایی نیروگاه‌های خورشیدی روی سوله‌های یک مجموعه صنعتی
نیروگاه سقفی صنعتی

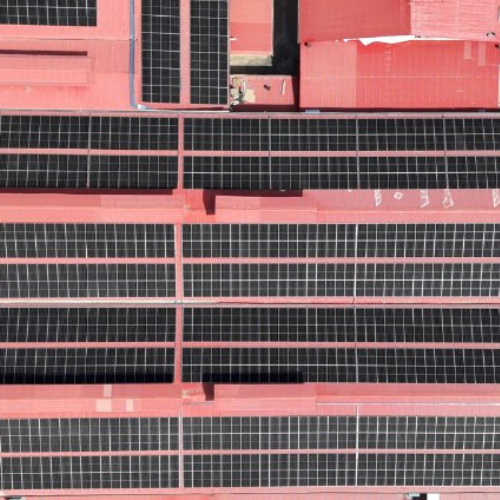

سقف‌های قرمز سوله با پنل‌های خورشیدی
سقف سوله‌ها
پنل‌های خورشیدی روی سوله آبی
سوله صنعتی
ردیف‌های پنل در نیروگاه زمینی
نیروگاه زمینی
مجری بزرگ‌ترین نیروگاه سقفی استان تهران و استان سمنان۵٫۹ مگاوات احداث‌شده و ۷٫۴ مگاوات در حال اجرا
تیم اجرایی روی سقف نیروگاه
تیم اجرا
طراحی، تأمین، ساخت و راه‌اندازی

EPC نیروگاه‌های خورشیدی

اجرای کامل نیروگاه‌های سقفی و زمینی مگاواتی با یک پیمانکار و یک مسئولیت: از اولین بازدید میدانی تا تست پذیرش عملکرد و اتصال به شبکه ۲۰ کیلوولت.

زنجیره تأمین تجهیزات

تجهیزات اصیل و دارای ضمانت‌نامه، منطبق با استانداردهای شرکت توانیر

پنل خورشیدی
Trina Solar · JinkoSolar · AESOLAR
پنل‌های پرتوان تک‌کریستال N-type و TOPCon، یک‌رو و دوطرفه
اینورتر هوشمند
Growatt
راندمان بیش از ۹۸٪ و پایش آنلاین هر اینورتر
تابلوهای پست LV و MV
20 kV · ACB · MCCB
تابلوهای فشار ضعیف و متوسط، ترانسفورماتور و کنتور فروش
سازه‌های خورشیدی
Rooftop · Ground-mount
سازه گالوانیزه سقفی و زمینی، طراحی بر اساس بار باد و برف
معیارهای طراحی

عددهایی که طراحی را می‌سازند

هر نیروگاه بر پایه محاسبه طراحی می‌شود، نه تجربه شخصی؛ این‌ها معیارهای پایه طراحی ماست که برای هر پروژه با شرایط محل و قرارداد تطبیق داده می‌شود.

نسبت DC/AC۱٫۱ تا ۱٫۳بر پایه اقلیم و محدودیت تزریق
افت ولتاژ DCکمتر از ۱٫۵٪از رشته تا ورودی اینورتر
افت ولتاژ ACکمتر از ۱٪از اینورتر تا تابلو اصلی
زاویه نصببهینه با عرض جغرافیاییحدود ۳۰ درجه در تهران
نسبت عملکرد طراحیبیش از ۸۰٪PR سال اول در شبیه‌سازی
ولتاژ سیستم DC۱۰۰۰ تا ۱۵۰۰ ولتکاهش تلفات و تعداد رشته‌ها
ولتاژ اتصال۲۰ کیلوولتپست اختصاصی و کنتور فروش
عمر طراحی۲۵ سالسازه، کابل و حفاظت
استانداردها و ضوابط مبنای کار
  • IEC 61215کیفیت و دوام پنل
  • IEC 61730ایمنی پنل
  • IEC 62109ایمنی اینورتر
  • IEC 62548طراحی آرایه خورشیدی
  • IEC 60364-7-712تأسیسات برقی PV
  • IEC 62305حفاظت صاعقه
  • IEC 62446-1تست و راه‌اندازی
  • مبحث ۶ و ۱۳مقررات ملی ساختمان
  • توانیر و ساتباضوابط اتصال به شبکه
5.9مگاوات
نیروگاه خورشیدی احداث‌شده
8.6میلیون kWh
تولید سالانه انرژی پاک (برآورد)
7.4مگاوات
در حال اجرا ۱۴۰۵
بزرگ‌ترین نیروگاه سقفی
استان تهران و استان سمنان
درباره ما

شرکت فنی و مهندسی هورتابان مهر

پیمانکار تخصصی EPC نیروگاه‌های خورشیدی مگاواتی، به‌ویژه نیروگاه‌های سقف سوله‌های صنعتی و نیروگاه‌های زمینی بزرگ‌مقیاس. کار ما با تحویل نیروگاه تمام نمی‌شود: واحد بهره‌برداری هر روز عملکرد را پایش و تضمین می‌کند و تیم انرژی ما مصرف برق صنایع را قابل اندازه‌گیری و مدیریت می‌کند و آن را تحلیل و بهینه می‌سازد.

  • سابقه اجرای نیروگاه‌های مگاواتی روی سقف سوله‌های صنعتی
  • زنجیره کامل تأمین تجهیزات و تیم‌های تخصصی نصب و اجرا
  • تصمیم‌گیری بر پایه داده؛ گزارش عددی و قابل‌سنجش برای کارفرما
  • رعایت زمان‌بندی، بودجه و کیفیت اجرا
شرکت توسعه صنعتی مهر پیشرو یوتاب عضو هلدینگ مهر پیشرو یوتاب
تیم هورتابان روی سقف نیروگاه خورشیدی
17متخصص طراحی و مهندسی از برترین خبرگان حوزه انرژی
خانواده ما

شرکت‌های زیرمجموعه گروه صنعتی مهر

هورتابان مهر عضو هلدینگ مهر پیشرو یوتاب است و در کنار شرکت‌های تولیدی، بازرگانی و دانش‌بنیان گروه صنعتی مهر فعالیت می‌کند.

  • تولیدی صنعتی مهرخواه
  • پیشگامان بسته‌بندی سروش مهر
  • هورتابان مهرما
  • مهرکار (دانش‌بنیان)
گروه صنعتی مهر
  • توسعه صنعتی مهر هیوپارس
  • توسعه صنعتی مهر پیشرو یوتاب
  • بازرگانی سروش مهر ایستا
  • آبادگران هیوپارس
کاتالوگ خدمات

کاتالوگ هورتابان را ورق بزنید

نسخه ورق‌خور کاتالوگ روی گوشی و کامپیوتر؛ با دوبار ضربه بزرگ می‌شود.

باز کردن کاتالوگ
تیم مدیریت

مدیران و تیم هورتابان مهر

روی هر خانه بروید تا کارت ویزیت مدیر آن واحد رو شود.

مدیر مهندسی الکتریکالطراحی و مهندسی الکتریکال
مدیرعاملشرکت فنی و مهندسی هورتابان مهر
مدیر مهندسی سیویل و سازهطراحی سیویل، فونداسیون و استراکچر
مدیر پروژه‌هاEPC نیروگاه‌های خورشیدی
بهره‌برداری و مانیتورینگO&M و پایش نیروگاه‌ها
امور قراردادهاتنظیم و مدیریت قراردادها
کنترل پروژهبرنامه‌ریزی و کنترل
حسابداری و مالیمالی و حسابداری
طراحی الکتریکال قدرتمهندسی الکتریکال
طراحی ارتینگ و همبندیسیستم‌های ارتینگ، همبندی و الکتریکال

ارتباط با همه واحدها: 021-22466394 · info@hoortabanmehr.ir
